測控保護一體化裝置

概述

測控保護一體化裝置涵蓋常規變電站及智能變電站測控保護一體化功能需求，主要面向35kV及以下變電站如下設備，包括線路、電容器、電抗器、接地變、電動機等，可提供完整的測控保護一體化解決方案。


功能

線路測控保護一體化裝置

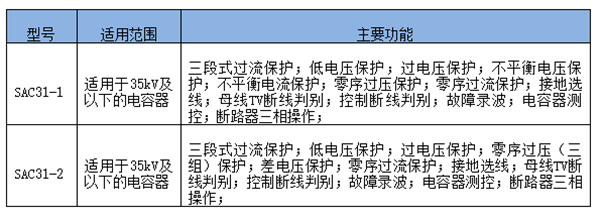

電容器測控保護一體化裝置

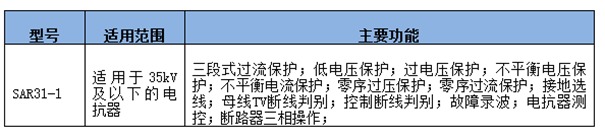

電抗器測控保護一體化裝置

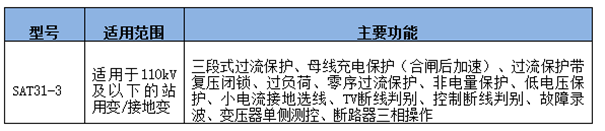

接地變測控保護一體化裝置

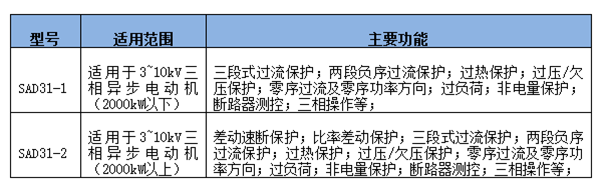

電動機測控保護裝置

技術特點

測控保護一體化裝置測量電流與保護電流輸入獨立。采用自動校準、自動跟蹤的高精度交流采樣技術，電流、電壓的測量精度好于0.2級。

裝置對外提供兩路TCP/IP以太網接口和兩路串口（以太網可選配第三路接口），支持IEC60870-5-103串口規約標準和iES-N103以太網規約。此外，以太網通訊還支持IEC61850標準應用。

裝置具備GPS脈沖對時和IRIG-B碼對時，精度達到1ms。

裝置人機界面友好，全中文液晶顯示，多指示燈配置，仿微機鍵盤設計，操作簡單方便，易學易用。

裝置具備完善的歷史記錄保存功能，可對保護動作事項、開關量變位事項、遙控事項、裝置自檢事項及故障錄波進行保存，且掉電不丟失，便于故障再現及事故分析。

裝置可連接打印機。
